GIGABYTE 技嘉 H81M-S2PH 主機板

• 支援Intel^® 第4代Core™處理器
• 技嘉第4代超耐久™ Plus 技術
• 音效雜訊干擾阻隔設計與高品質音效專用電容
• 技嘉UEFI DualBIOS™
• 技嘉On/Off Charge™快速充電效果
• 提供LAN超強抗靜電效果
• 內建HDMI, D-SUB, LPT, COM 接頭於後窗背板
• 全固態電容設計

中央處理器(CPU)
支援LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 /Intel® Pentium®處理器 / Intel® Celeron®處理器
L3快取記憶體取決於CPU
(詳細支援列表請參考 "CPU 支援列表")
晶片組
Intel® H81 高速晶片組
記憶體
2個DDR3 DIMM插槽，最高支援到16 GB
* 由於Windows 32-bit作業系統的限制，若安裝超過4 GB容量記憶體時，實際上顯示之記憶體容量將少於實際安裝的記憶體容量。
支援雙通道記憶體技術
支援DDR3 1600/1333 MHz
支援non-ECC記憶體
支援Extreme Memory Profile (XMP)記憶體
(詳細支援列表請參考 "記憶體支援列表")
顯示功能
內建於有顯示功能的處理器 - 支援Intel® HD Graphics:
1個D-Sub插座，可支援至最高1920x1200的解析度
1個HDMI插座，可支援至最高4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz的解析度
* 支援HDMI 1.4a版本。
支援最大共用顯示記憶體至1 GB
音效
內建Realtek® 音效晶片
支援High Definition Audio
支援2/4/5.1/7.1聲道
* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組的前方面板音源輸出接出，並透過音效軟體選擇多聲道音效功能。
支援S/PDIF輸出
網路
內建Realtek® GbE 網路晶片(10/100/1000 Mbit)
擴充槽
1個PCI Express x16插槽，支援x16運作規格
1個PCI Express x1插槽
(所有PCI Express插槽皆支援PCI Express 2.0)
2個PCI 插槽
儲存裝置介面
內建於晶片組：
2個SATA 6Gb/s插座(SATA3 0/1)
2個SATA 3Gb/s插座(SATA2 2/3)
USB
內建於晶片組：
2個USB 3.0/2.0連接埠在後方面板
6個USB 2.0/1.1連接埠(2個在後方面板，4個需經由排線從主機板內USB插座接出)
內接插座
1個24-pin ATX主電源插座
1個8-pin ATX 12V電源插座
2個SATA 6Gb/s插座
2個SATA 3Gb/s插座
1個CPU風扇插座
1個系統風扇插座
1個前端控制面板插座
1個前端音源插座
1個S/PDIF輸出插座
2個USB 2.0/1.1插座
1個串列埠插座
1個清除CMOS資料功能接腳
1個安全加密模組(TPM)插座

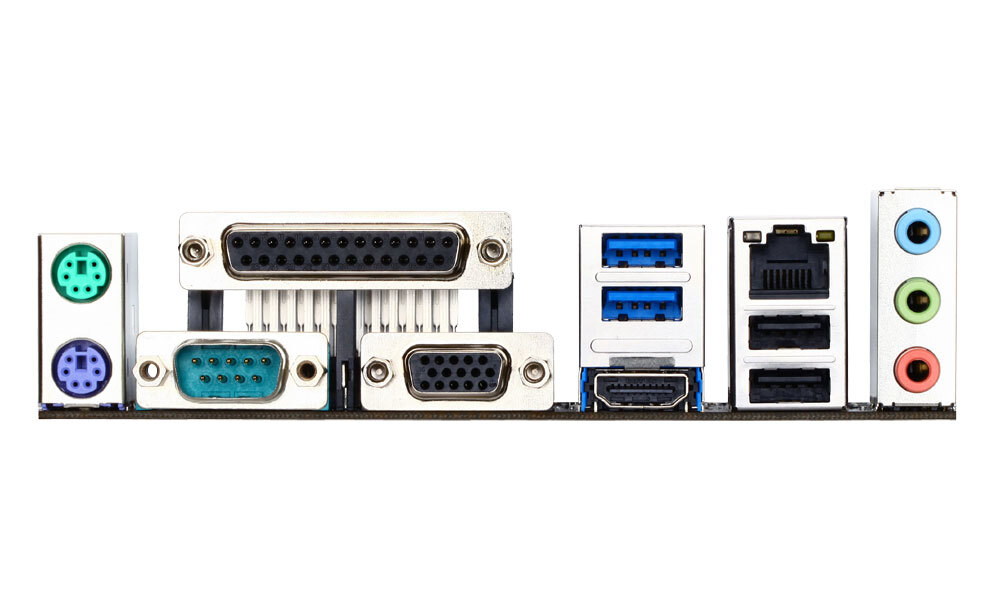

後方面板裝置連接插座
1個PS/2鍵盤插座
1個PS/2滑鼠插座
1個並列埠
1個串列埠
1個D-Sub插座
1個HDMI插座
2個USB 3.0/2.0連接埠
2個USB 2.0/1.1連接埠
1個RJ-45埠
3個音源接頭(音源輸入、音源輸出、麥克風)
I/O控制器
內建iTE® I/O 控制晶片
硬體監控
系統電壓偵測
CPU/系統溫度偵測
CPU/系統風扇轉速偵測
CPU/系統過溫警告
CPU/系統風扇故障警告
CPU/系統智慧風扇控制
* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。

作業系統
支援Windows 10/8.1/8/7
PCB規格
Micro ATX規格；24.4公分x 18.0公分
備註
因不同的晶片廠商對Linux有不同的支援情況,建議請由晶片廠商的網站或其他Linux網站下載驅動程式。
此產品不支援Win9X/ME/2000/XP, 因部分軟/硬體廠商已不再對Win9X/ME/2000/XP提供後續支援, 基於服務客戶,本公司仍盡量提供相關驅動程式於網頁上。

* HDMI、HDMI High-Definition Multimedia Interface、HDMI 商業外觀及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
* 產品規格會依各國家地區出貨而有所變動，應以各地實際出貨狀況為準。誠摯建議與當地經銷商或零售商確認最新產品販售規格。
* 以上產品之規格、圖片及其他資訊僅供參考，如與實際產品有任何不相符之處，應以實際產品為準。技嘉科技保留在任何時間做出修改之權利。對任何因使用上述資料而引致之損失，技嘉科技概不承擔任何責任。
* 本產品所標示之各項效能表現為各晶片廠商或各制定介面官方組織所提出的最大理論值，實際效能可能因規格及設備而有所不同。
* 本文中所使用之各項商標及企業識別圖示，均為其合法所有人之財產。
* 基於PC基本架構，有部分記憶體空間須留作系統用途，故所偵測到之記憶體大小會比實際上較少。
