YAMAHA | AG06MK2 錄音介面 售出無法退貨 保固一年 台灣山葉公司貨
※內附軟體一次性下載序號 一但售出將無法退貨
※此商品無7天鑑賞期 若7日內新品瑕疵可換貨
※原廠一年保固
當我們面對網路直播時，麥克風輸入數也是同樣的概念。 使用者友好的配置和操作已成為 AG 系列的代名詞，而 AG06MK2 也提供相同的配置和操作，不過還配備兩個採用幻象電源的麥克風輸入，以供電容式麥克風使用。 加上靈活的連接，包含更高階的四極TRRS接口(可供連接耳機麥克風組合型)，讓 AG06MK2 開闢更廣泛的對話、採訪、音樂合奏表演或其他 AG01 或 AG03MK2 的設定無法應付的直播應用。
靈活的連接方式和Loopback回放功能擴展您的直播能力
AG06MK2 允許您連接兩個您所選的電容式麥克風，以及兩個樂器的立體聲線路輸入，還有一個更高階的 四極TRRS接口(可供連接耳機麥克風組合型)，提供智慧型手機輸入和輸出的能力。當然，它也可像先前的 AG 型號一樣，用Loopback回放模式透過以 USB 連接的裝置新增音訊。這種多元的連接性讓使用者得以將高靈敏度的麥克風與各個音源一起使用，以滿足眾多的直播應用，例如有對話的播客、採訪、人聲演唱搭配原聲樂器，甚至是現場樂團。
快速又直覺的聲波控制

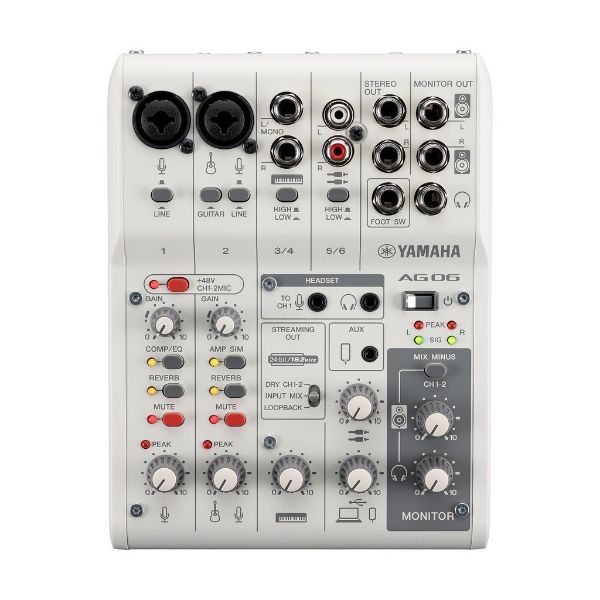

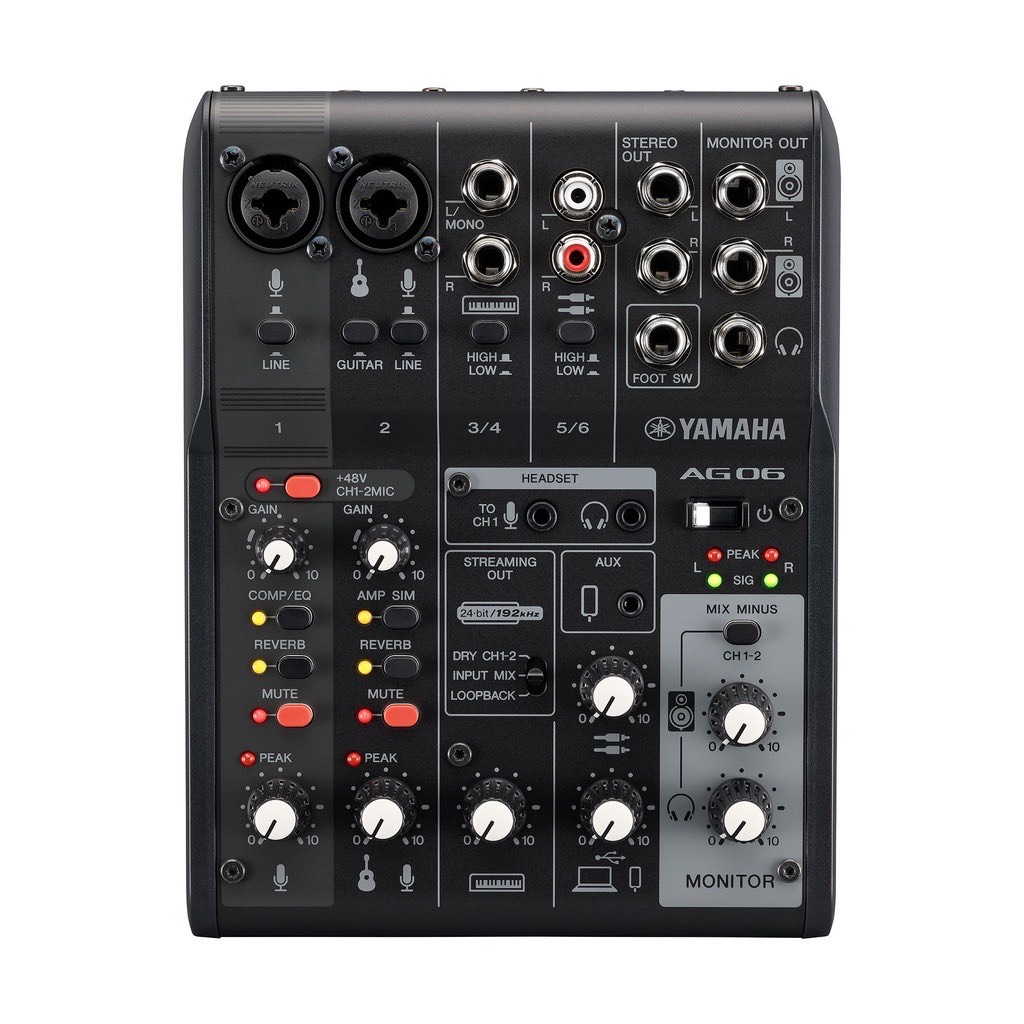

AG06MK2 的設計很像混音控台，配備了多種實體控制元件來幫您雕塑並管理您的音訊。 新增的靜音按鈕讓您能夠在需要時立即切斷麥克風輸入，它還可用 Yamaha 的 FC5 專用腳踏開關（另售）來控制，該按鈕亦可為您的訊號添加殘響，讓您騰出雙手去做其他事情。
內部電路的改良可提供更專業的音質
音質往往是聽眾決定是否要收聽您的直播內容的重要因素。 USB-C 的採用和內部電路的必要改良，讓 AG06MK2 的音質與先前的型號相比有了顯著的進步，使您的直播擁有更專業的優勢。
零延遲的 DSP 效果讓您像專業人士一樣地雕塑聲音
無論您的直播應用為何，您都可能會想要為音訊添加一些深度及寬度，讓您的直播內容更加專業感。 AG06MK2 配備了優化的一鍵 COMP/EQ 和殘響控制，以調出最適合您個人風格的音色，以及一鍵音箱模擬器來為您的吉他輸入增添真實性和力道。
這些工具都是由內部的 DSP 晶片處理的，所以沒有延遲，使它對於相當需要即時準確度的網路直播來說是特別優秀的產品。
您也可以完全關閉這些效果，以捕捉 AG01 電容式麥克風原始的純淨聲音，之後進行音樂 / 音訊製作時再由工程師來編輯。
「AG Controller」提供精確的控制
AG Controller軟體讓使用者能夠輕鬆又精確地檢查並配置 AG 內部的 DSP 音訊處理。 AG Controller提供「簡單」和「詳細」兩種操作模式，讓使用者無論音樂製作經驗的多寡，皆可透過以 USB 連接到 AG06MK2 的任何 Windows/Mac 或 iOS 裝置來進行詳細的音訊管理。
配合您的環境

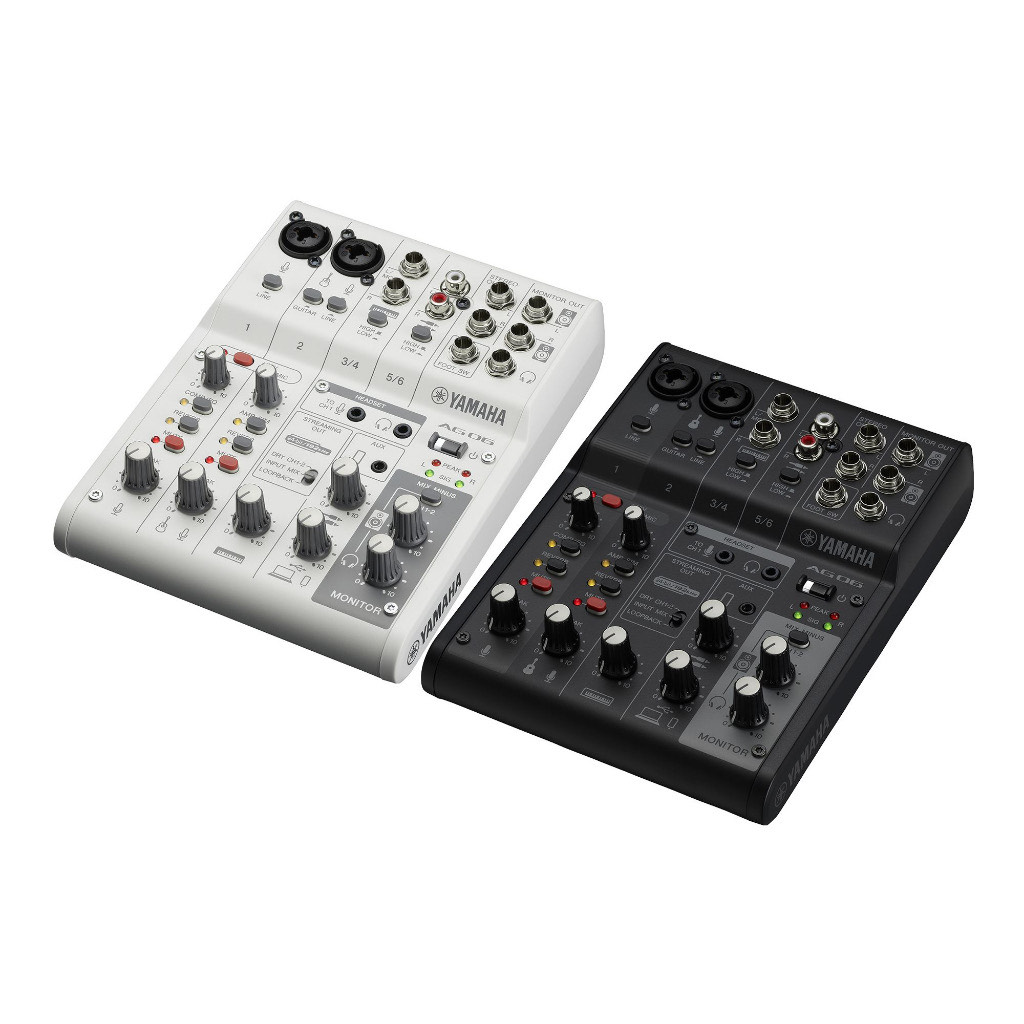

AG06MK2 線條流暢且輕薄小巧的機身幾乎可放置在任何的平面上。
搭配選配的 BMS-10A 轉接器使用，即可把它安裝在麥克風支架上。 它也可連接行動電源，配置一個讓您在任何地方皆可使用的簡約行動直播站。
*需要 5V 900mA 以上的直流電源以讓 AG06MK2 穩定運作。
*BMS-10A 和行動電源是獨立販售的。
強大的隨附軟體
AG06MK2 隨附 Cubase AI 音樂製作軟體，以及用於音訊製作和編輯的 WaveLab Cast。 AG06MK2 亦與 iOS 版的 Rec'n'Share 和 Cubasis LE 應用程式相容，這兩款應用程式可從 Yamaha 和 Steinberg 免費取得，以支援並激發您的音訊內容創作。
特點
兩個電容式麥克風可同時使用
CH1-2 輸入採用 +48 V 幻象電源，以供電容式麥克風或 Dl 盒使用
CH2 提供吉他用的 Hi-Z 輸入
高解析度（24-bit，192 kHz）的 2 軌音訊錄製和播放
四極TRRS接口(可供連接耳機麥克風組合型)，可支援廣泛的直播應用
靈活的輸入和Loopback回放功能，非常適合網路直播或錄音
方便直播時使用的一鍵靜音按鈕
使用一鍵效果（COMP/EQ、殘響和音箱模擬器）輕鬆控制並優化音色
AG 控制器 (Windows/Mac/iOS) 供您進行精確的參數控制
支援 Windows/Mac，透過 USB-C 連接
透過 Apple 相機轉接器連接 iOS（需要外部 USB 電源）
支援 Android，透過四極TRRS接口(可供連接耳機麥克風組合型)連接

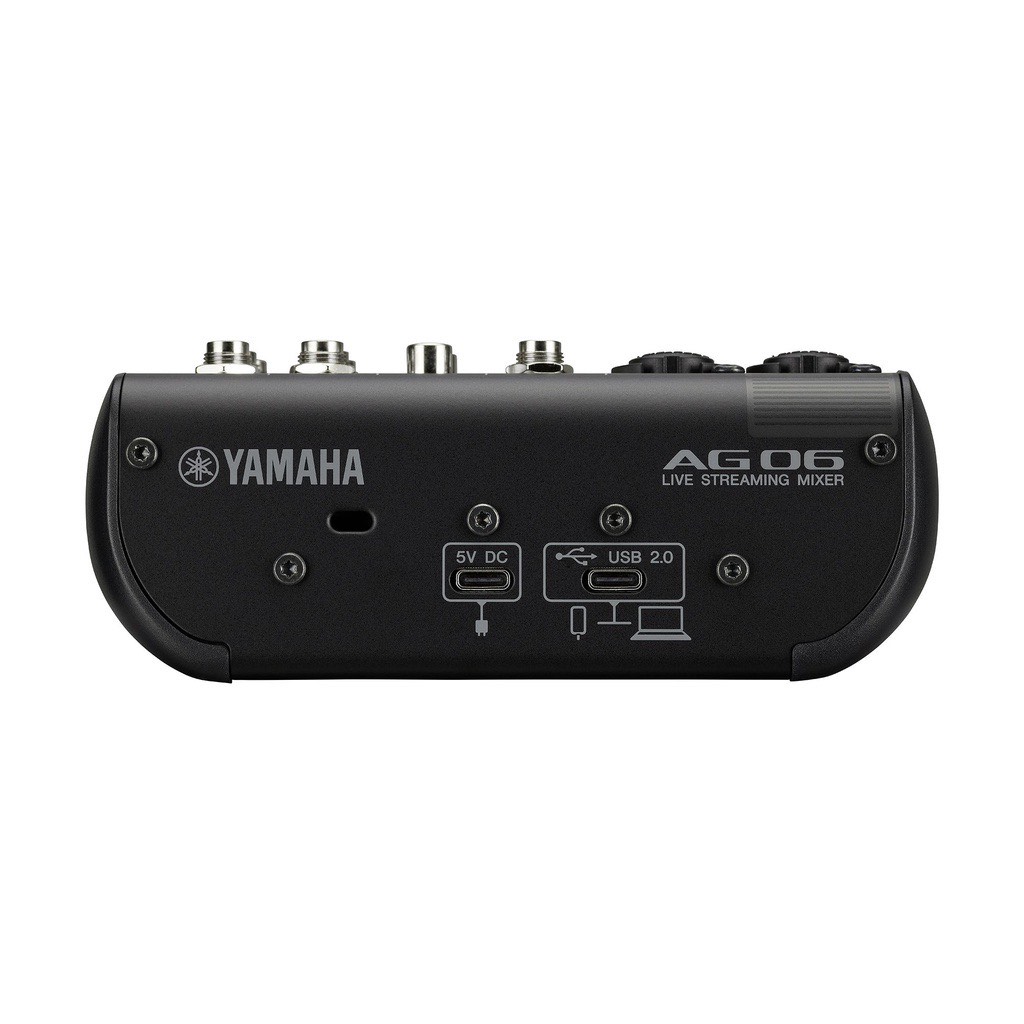

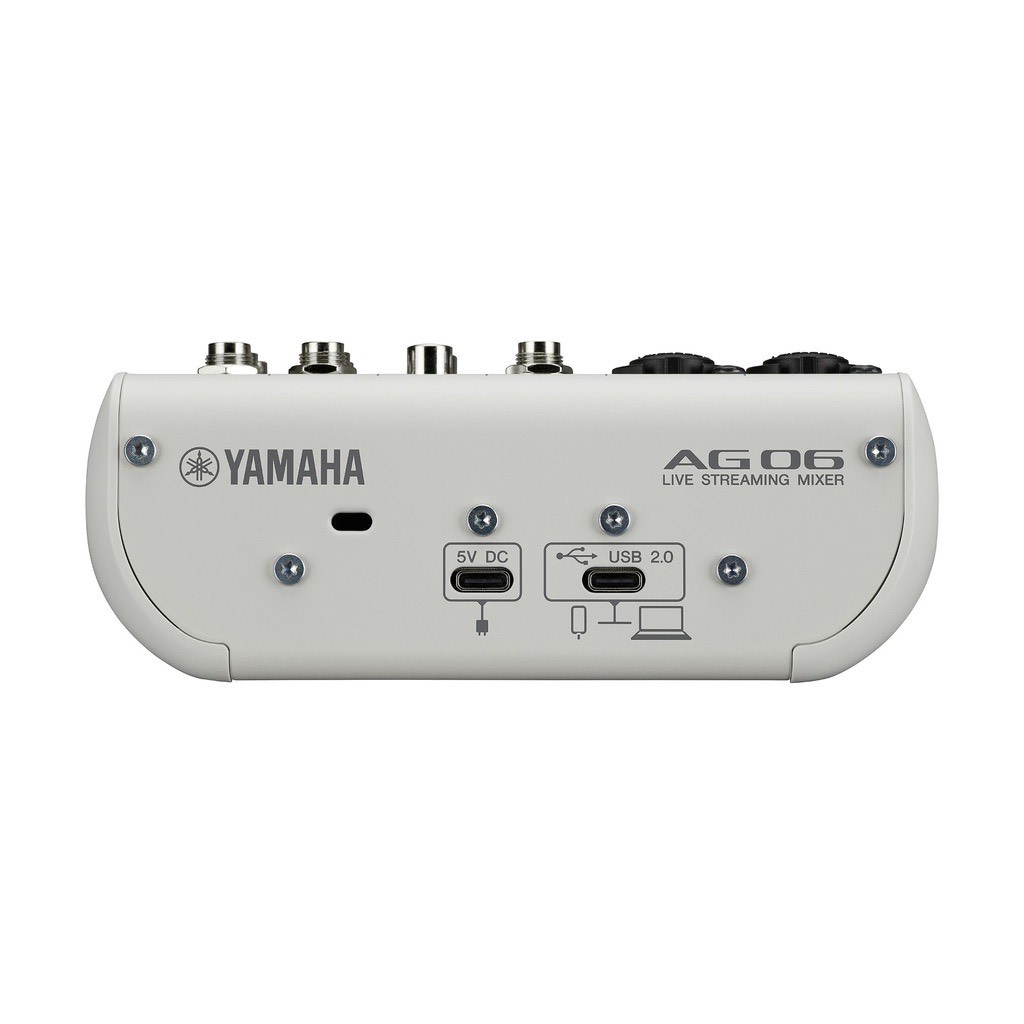

USB-C 電源輸入（5 V DC，900 mA）
可使用 Cubase Al、WaveLab Cast、Cub
名稱：YAMAHA AG06 混音器
配件：USB線材
貨源：YAMAHA山葉公司貨
保固期：一年
產品內容物與規格說明/保固資訊
1.消費者由購買日起一年內，產品出現品質瑕疵 故障，經本公司技術人員證實該項商品故障屬正常使用下
發生，將提供免費保修服務，惟所有更換之零件歸屬本公司所有。
2.產品在下列情況，將酌收維修費用或其它費用：
(1) 產品因不當使用造成損壞。
(2) 產品購買日期超過一年保固期。
(3) 產品未依原廠提供安裝指示操作。
(4) 因結構問題，無法維修，保固期內非人為因素損壞可免費更換。
3.在下列情況，本公司將拒絕提供維修服務：
(1) 無法提供保固卡或產品保固卡所記載之內容與產品不符 。
(2) 保固卡內容經塗改，或模糊不清而無法辨認。
(3) 非本公司進口之商品，將不予以保固及維修服務
4.購買產品時，敬請認明本公司進口之正規商品。
5.保固卡提供之免費服務並不包括產品附件，及其他裝飾物等。
6.保固服務不包括運輸費用和不提供到府服務。
7.敬告購買本公司商品的愛用者：
a . 為保障您的權益，敬請購買正規的公司貨 。
b . 平行輸入的水貨，一概不予以保固及提供維修服務。
c . 商品維修時請務必附上本公司所認定的保固證明。
8.耳罩、耳墊 、線材及海綿套等隨貨附件為消耗品，則不在保固期內
